Купил я себе сканирующий приёмник ICOM IC-R20. Уникальный девайс, имеет
2 встроенных тюнера которые позволяют одновременно слушать две частоты,
широкий диапазон приема, диктофон на 4 часа, и масса прочих неплохих
характеристик.
И вот решился я вывести сигналы с дискриминатора для последующего анализа
и обработки..
Многие выводят, вот только както не попалось мне на глаза более менее
подробное описание всего процесса. Оно конечно понятно, что "человек
должен иметь прямые руки и кривые мозги и никак не наоборот", и
естественно те, кто решается на подобную операцию соответствуют первому
определению, с полным пониманием что они делают, для чего и что они
потом будут делать с этим.
Я думаю что описанный мною процесс развеет "страх" и туманность
представляемого процесса, как грится "врага надо пнать(знать) в
лицо" :) ... ну и мой вариант полагаю самый удобный, надежный и
эстетичный, хотя както не видел что другие делают.
При выборе разъемов, я остановился на MMCX (pdf)

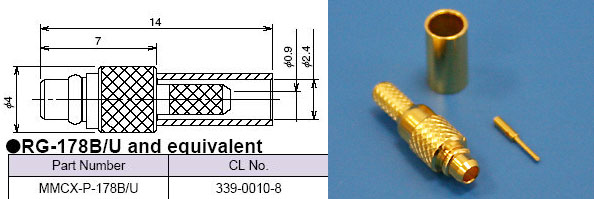

MMCX-P-178B/U |
|
MMCX коннектор (вилкапапа) на RG-174, RG-188 и RG-316 (обжим) (Amphenol)
|
|
MMCX-J-178B/U |
|
MMCX гнездо (розеткамама) на RG-174, RG-188 и RG-316 (обжим) (Amphenol)
|
|
Я брал в "Кварц-1" на ст. метро "Шоссе
Энтузиастов" ( www.quartz1.ru), каждый разъем по 100 руб :\
Тамже я брал вч кабель для этого дела, Рк-50-06-23 тонкий - 25р./ м. и
Рк-50-1-24 потолще 30р./м.
Итак, берём "жертву" в обои руки... и смотрим картинки.

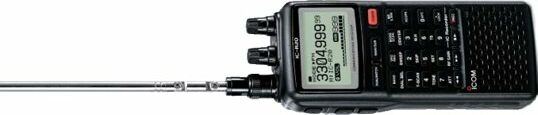

полезный девайс

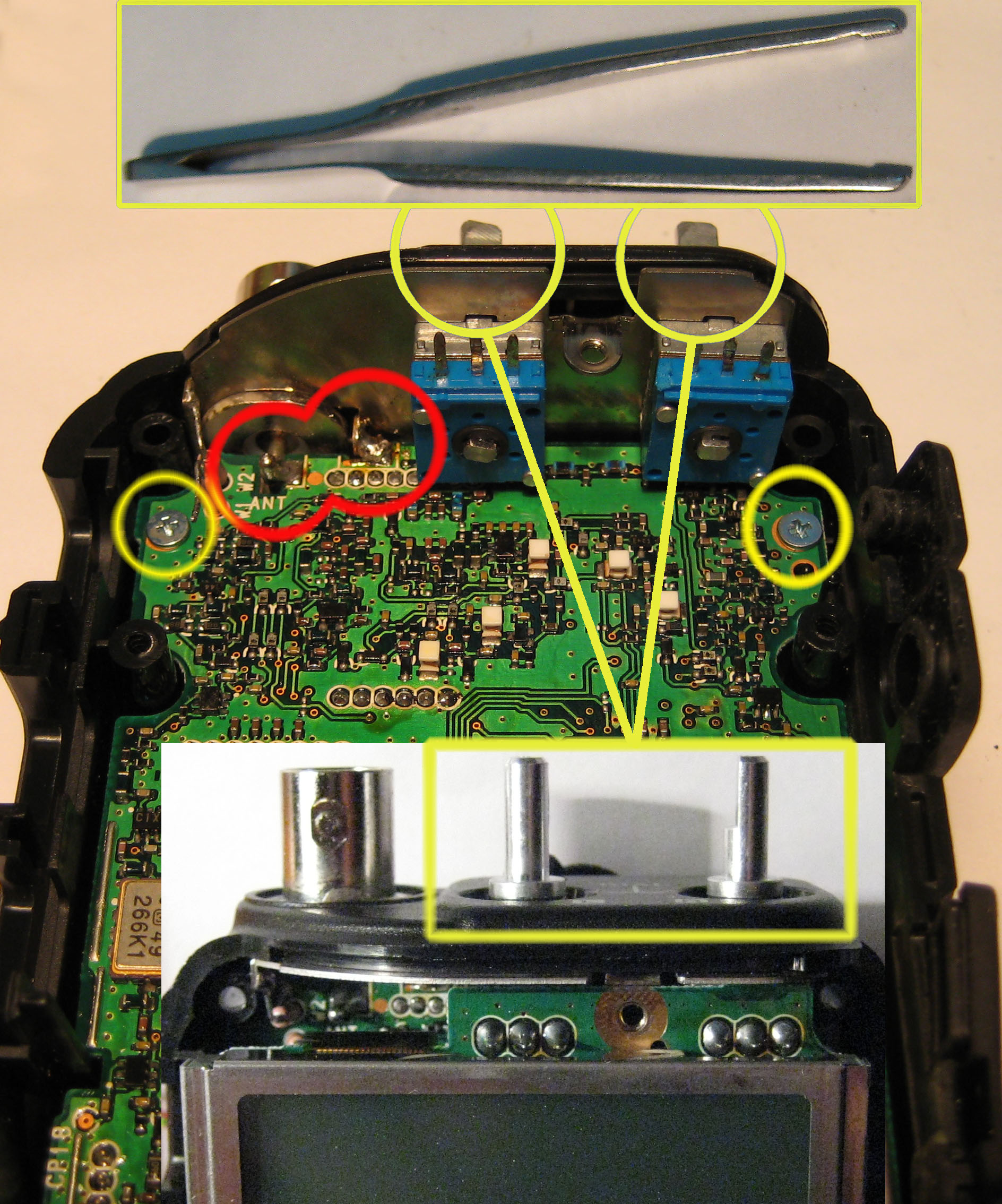

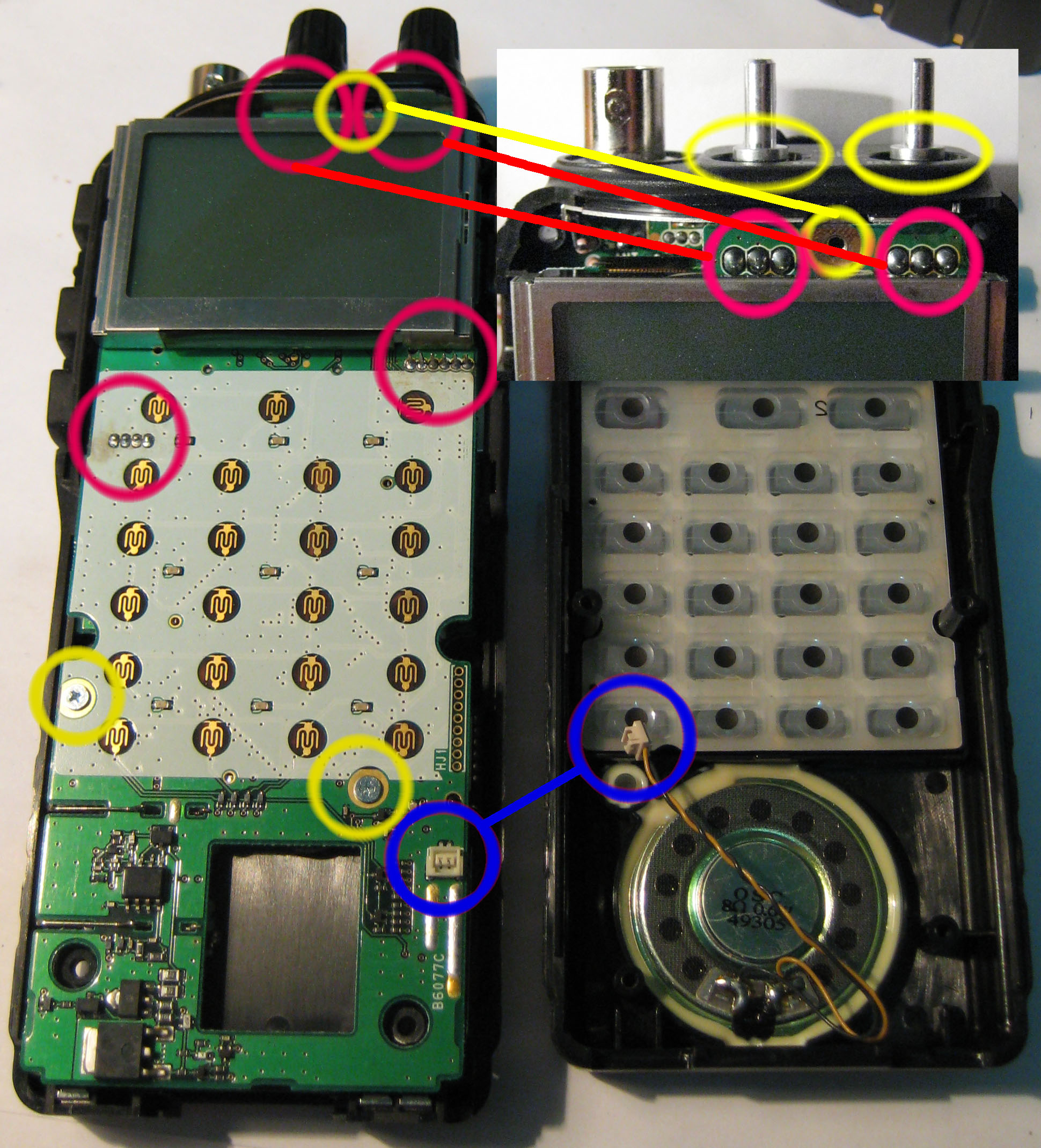

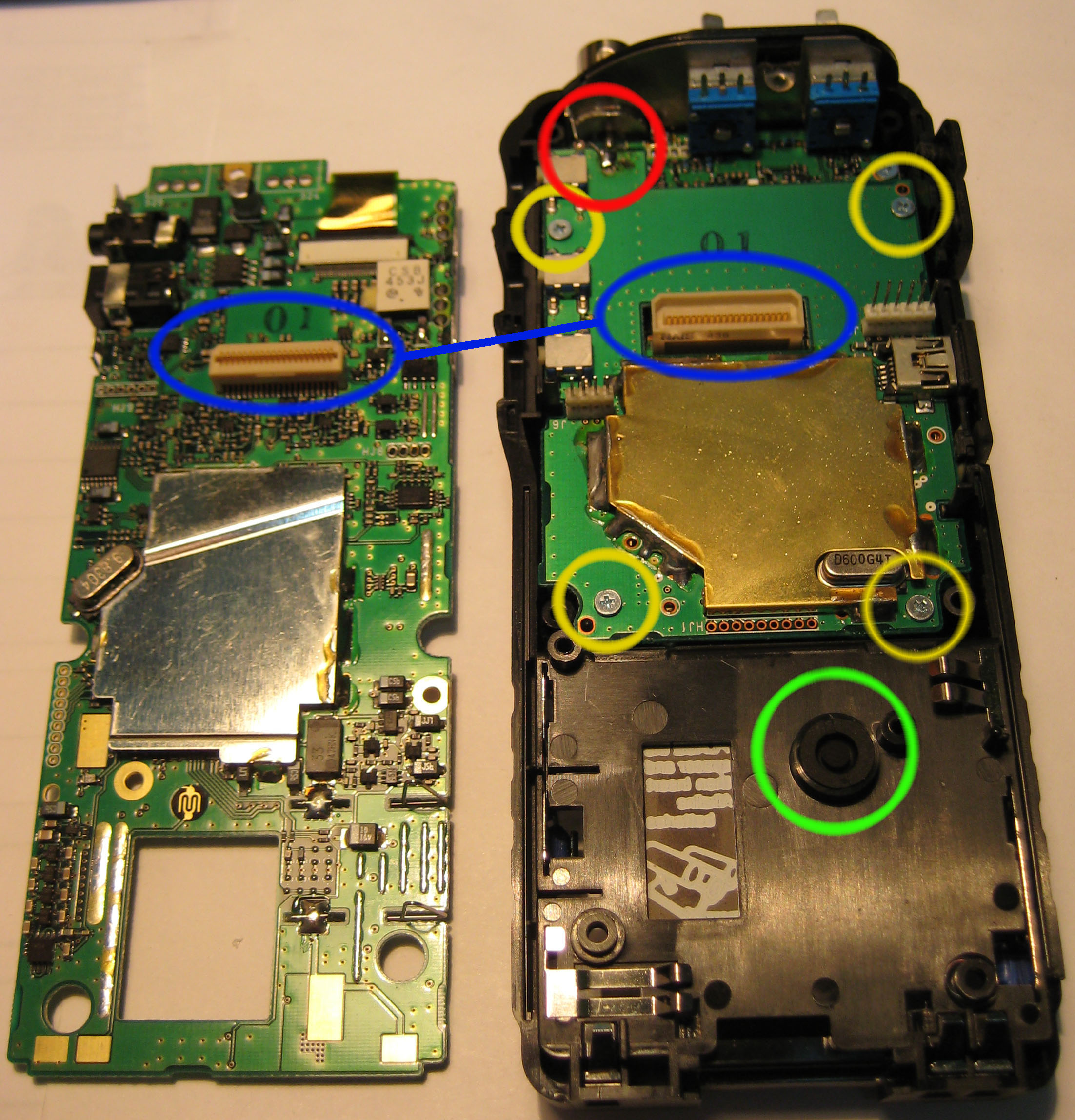

Полагаю, шурупчики открутить не проблема, вот только обратите
внимание на резиновую пипку под аккумуляторным отсеком (я
её пометил зеленым кружком), я не обратил на неё внимание, а
зря... |

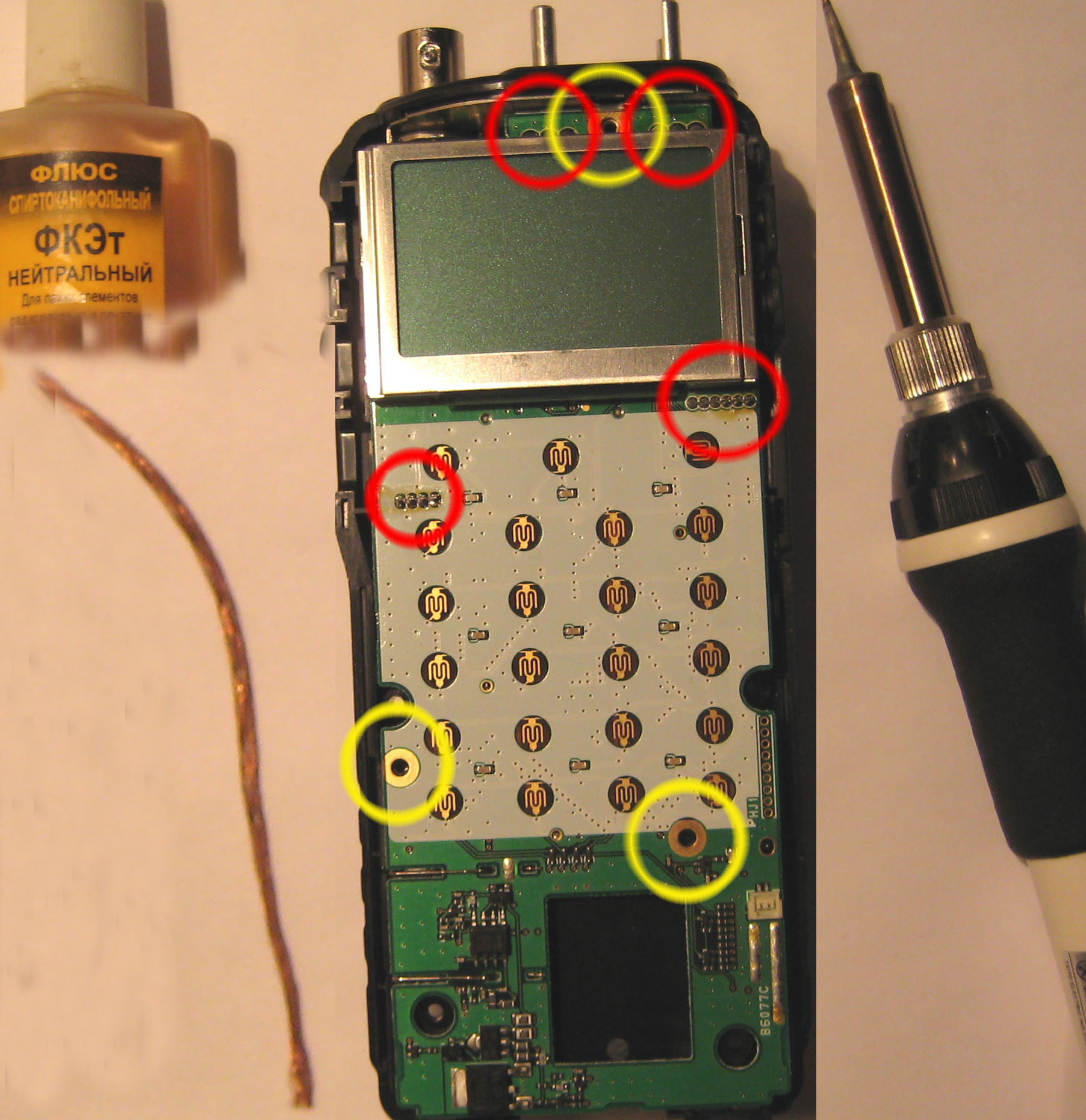

Отпаиваем платы |
|
|
|
Кто как
отпаивает, а мой паяльник с отсосом не влез между мелкими контактами,
пришлось по старинке, оплеткой с коаксиала смоченной в канифоле.
|

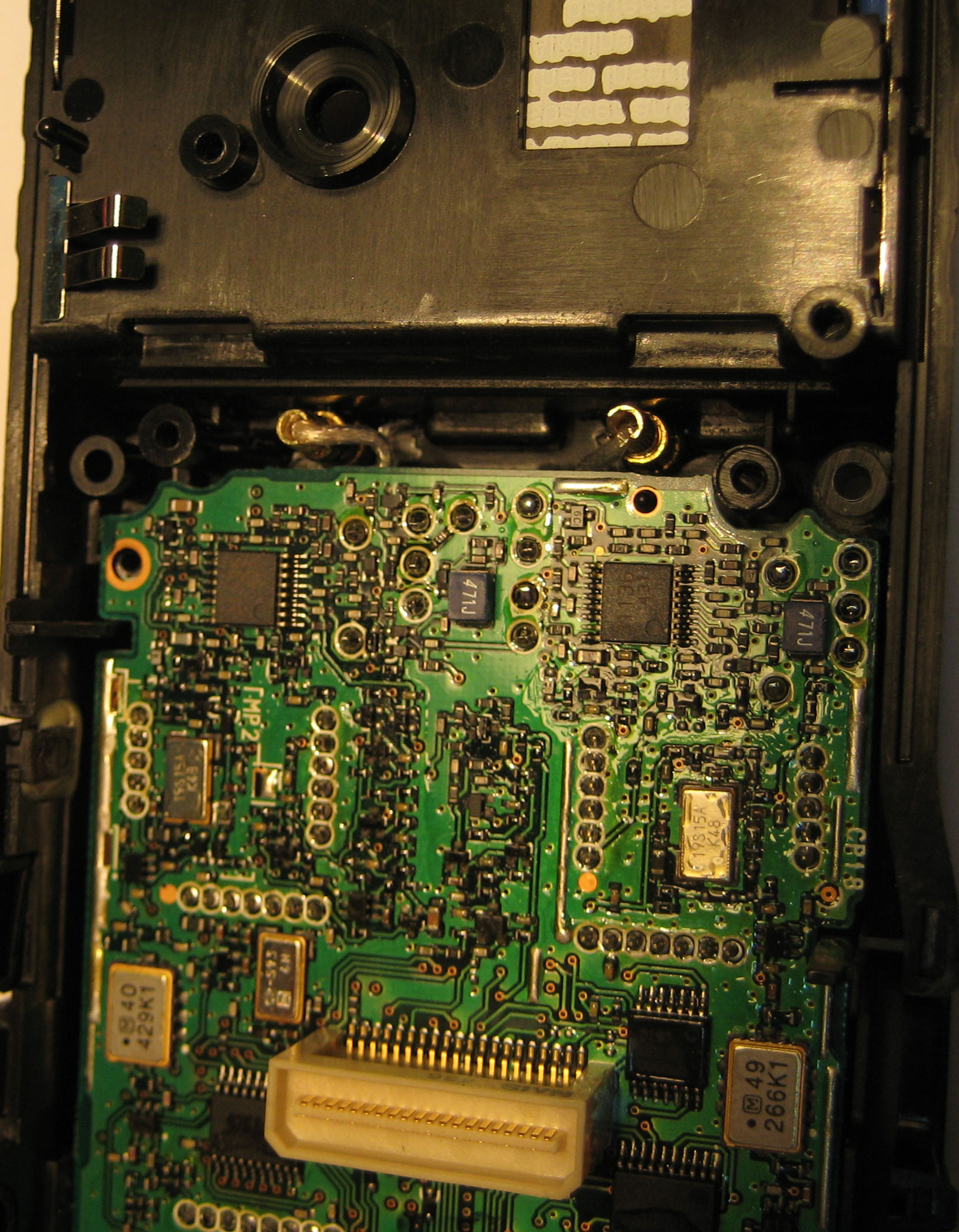

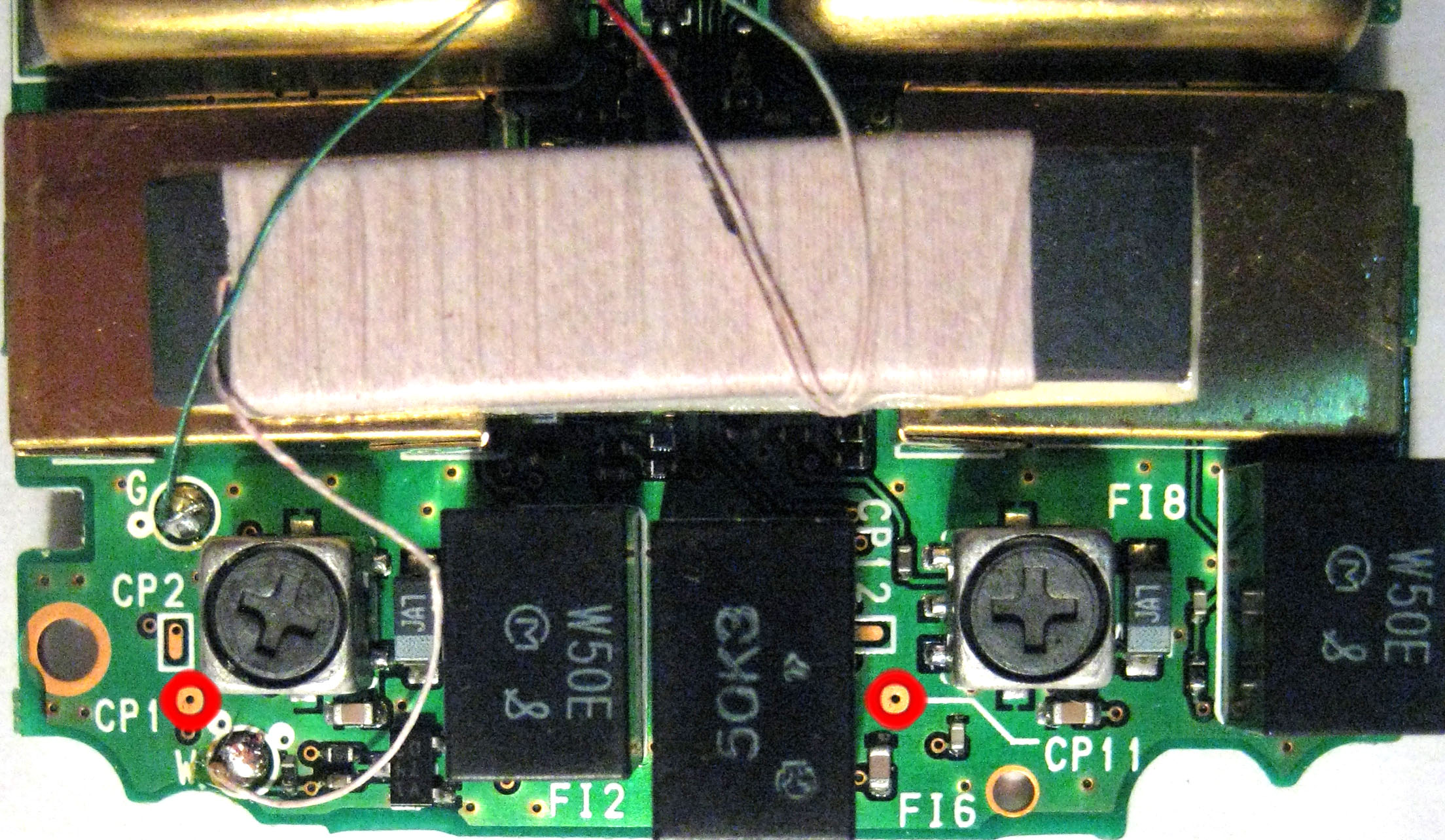

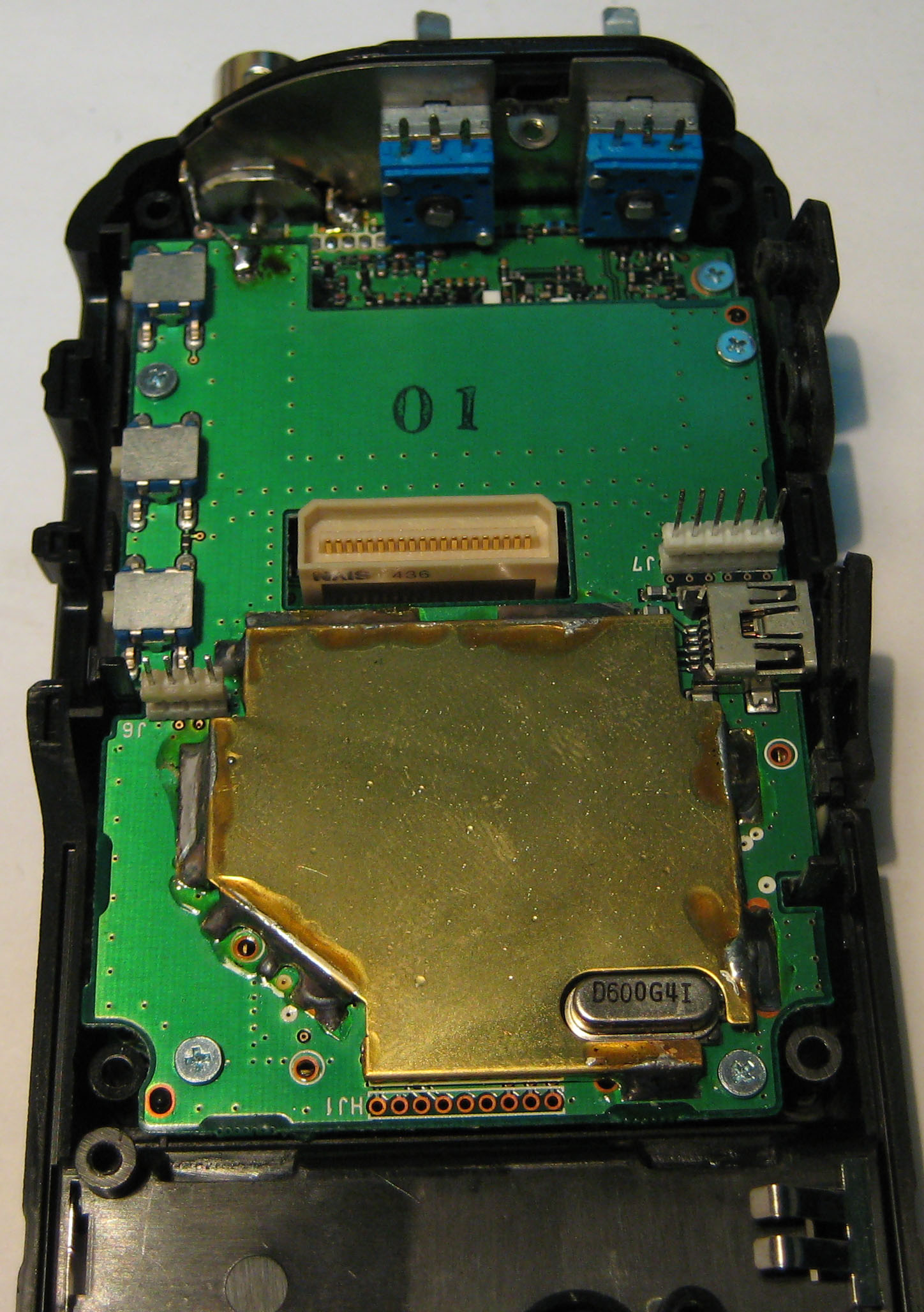

Смотрим куда припаивать
выводной кабель. |
|
|
|
|

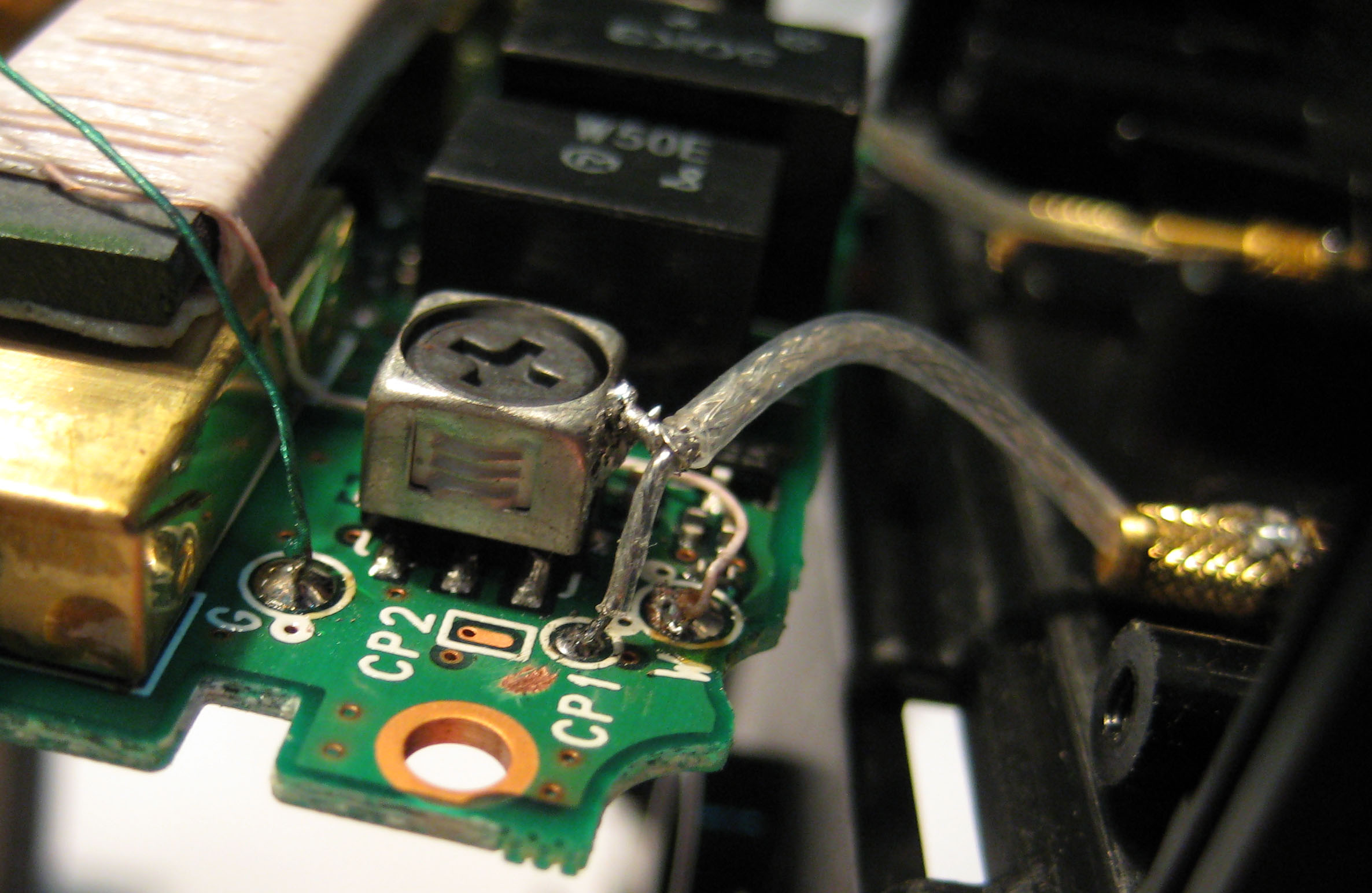

Припаиваем кабель
к MMCX разъемам. |
MMCX разъем-розетка
|
MMCX разъем-вилка
|
|

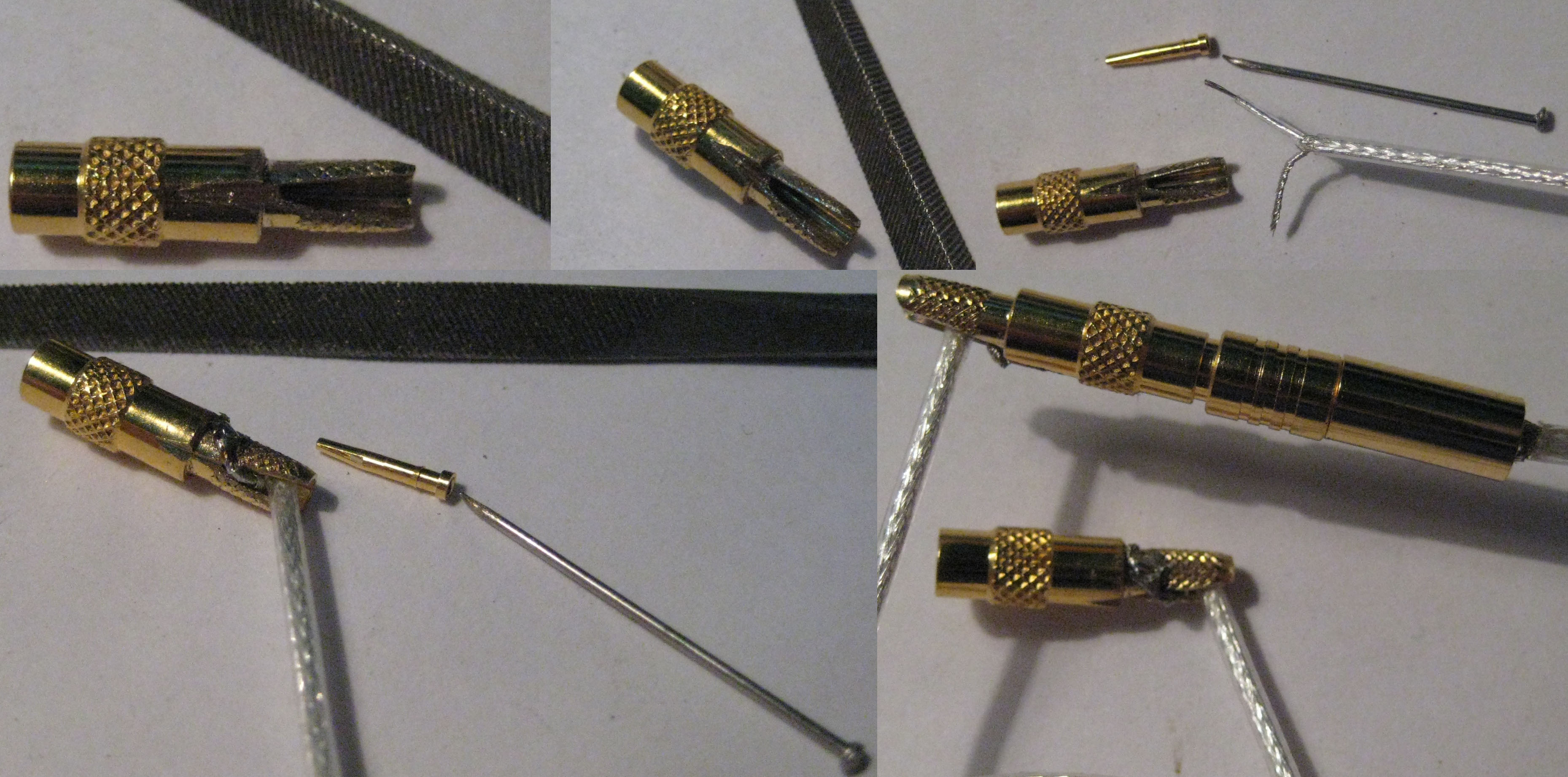

Расточка
"розетки" обязательна, иначе, средняя плата не сядет на
место,
онаже (средняя плата) выполняет роль обратного ступора, чтобы "розетка",
при соединении с внешним кабелем-вилкой, не вдавился внутрь корпуса.
Припаяв кабель к центральному штырю и вставив кабелю в разъем,
иголкой проталкиваем штырь до полной фиксации в разъёме, затем припаиваем
экран.
|

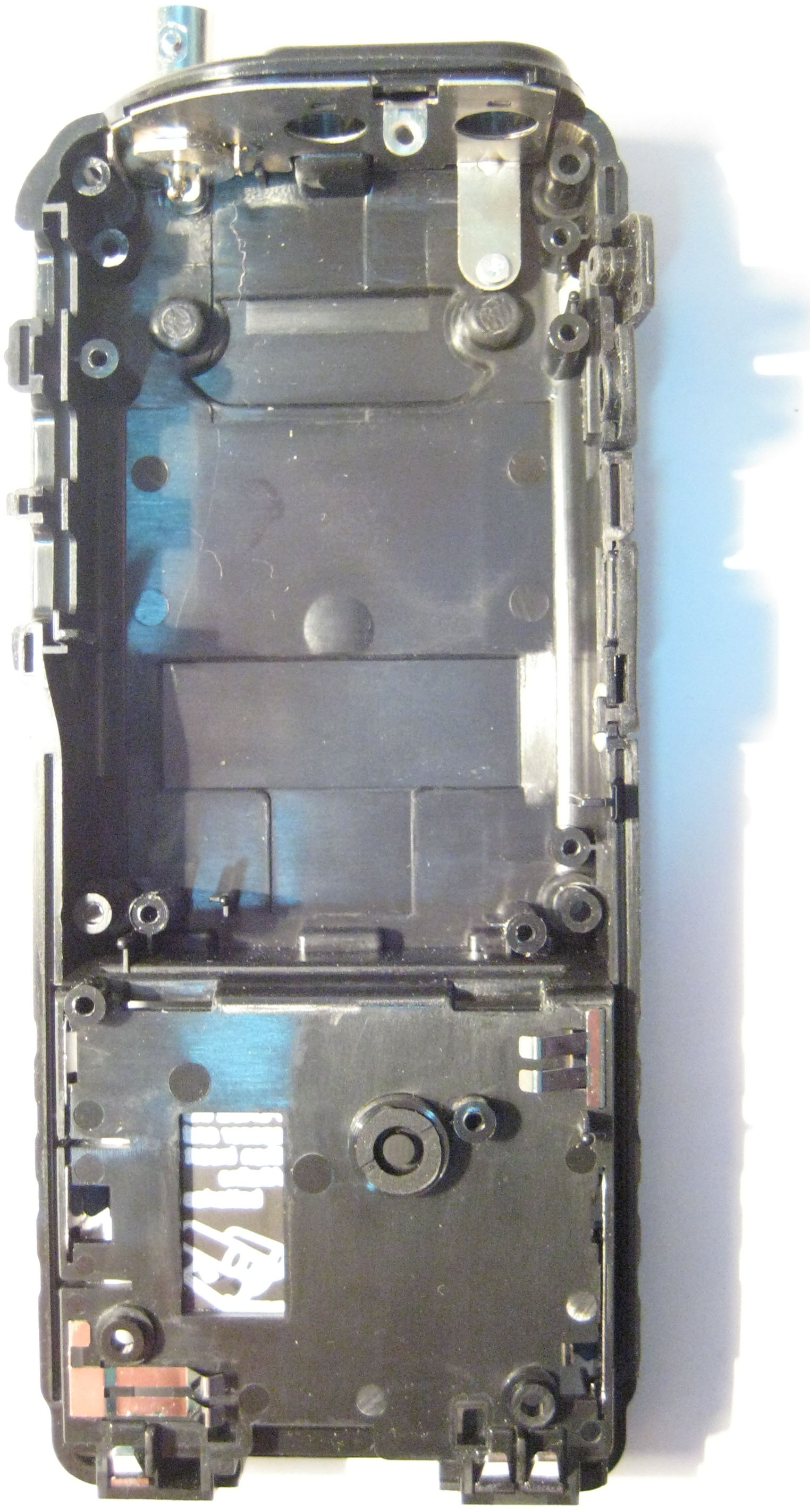

Готовим корпус |
Смотрим |
Сверлим этим
|
|
Прицеливаемся где
сверлить |
|
|
|
|
|
|

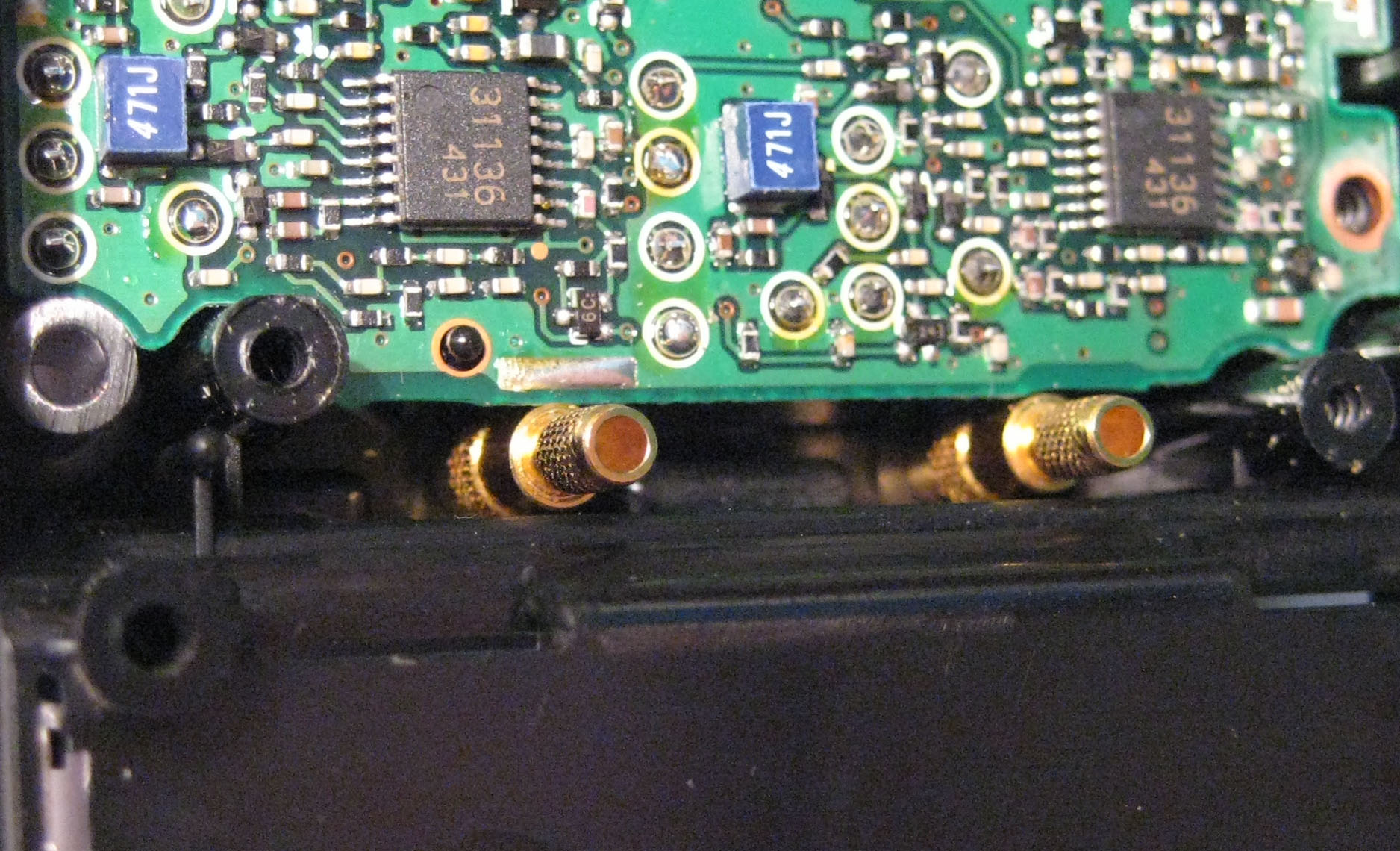

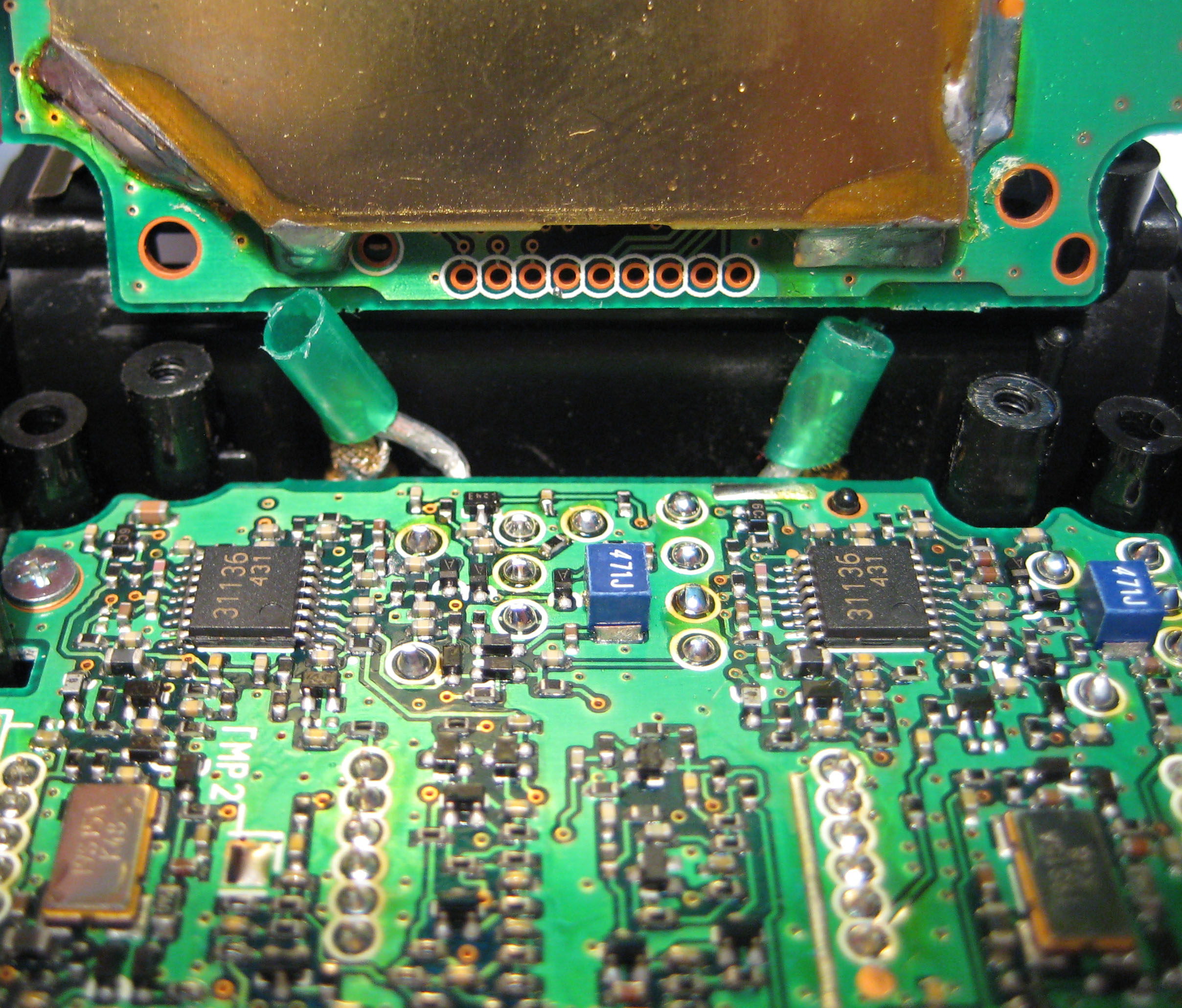

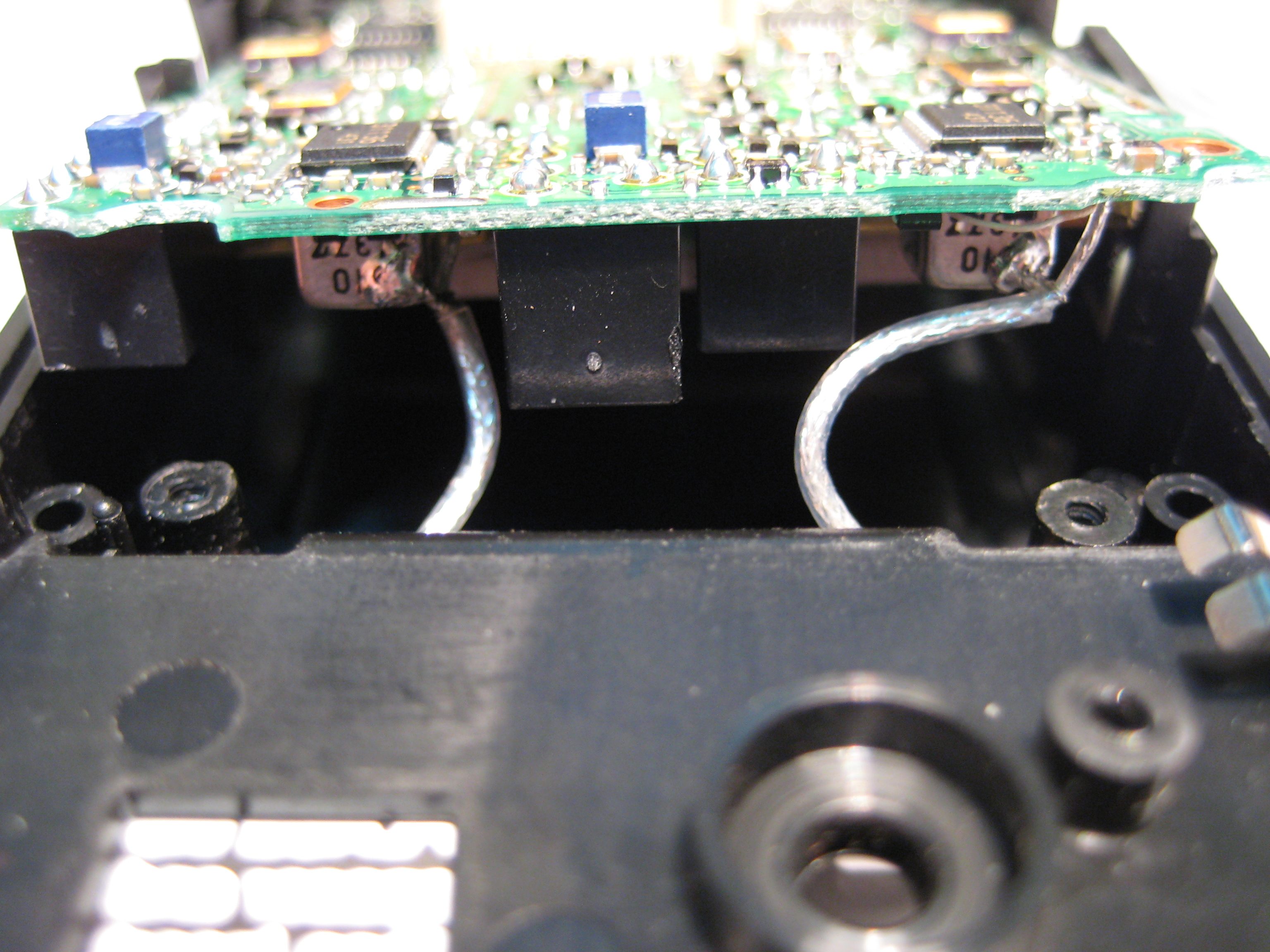

Вот именно от этом "обратном ступоре" я писал ранее |

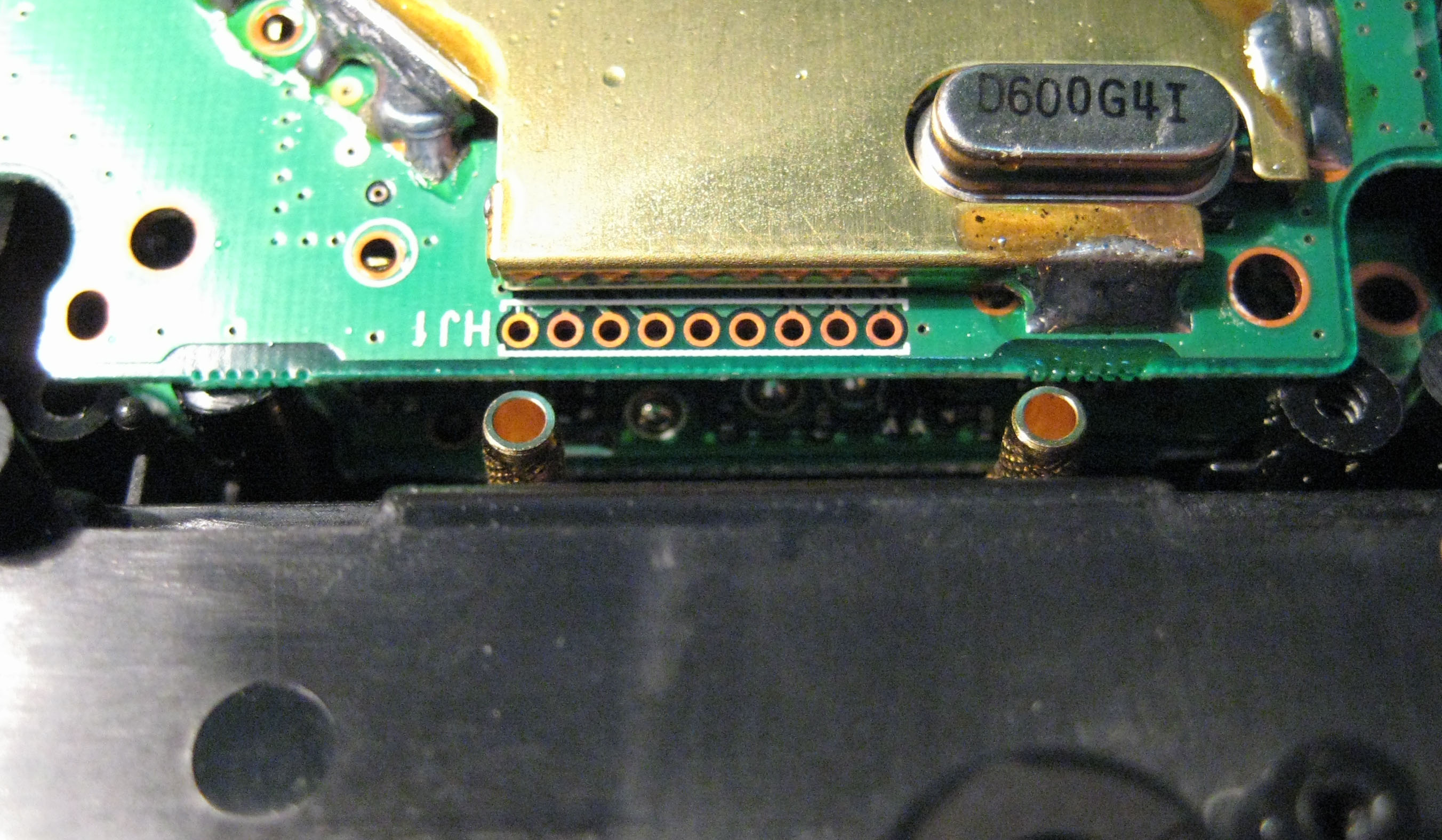

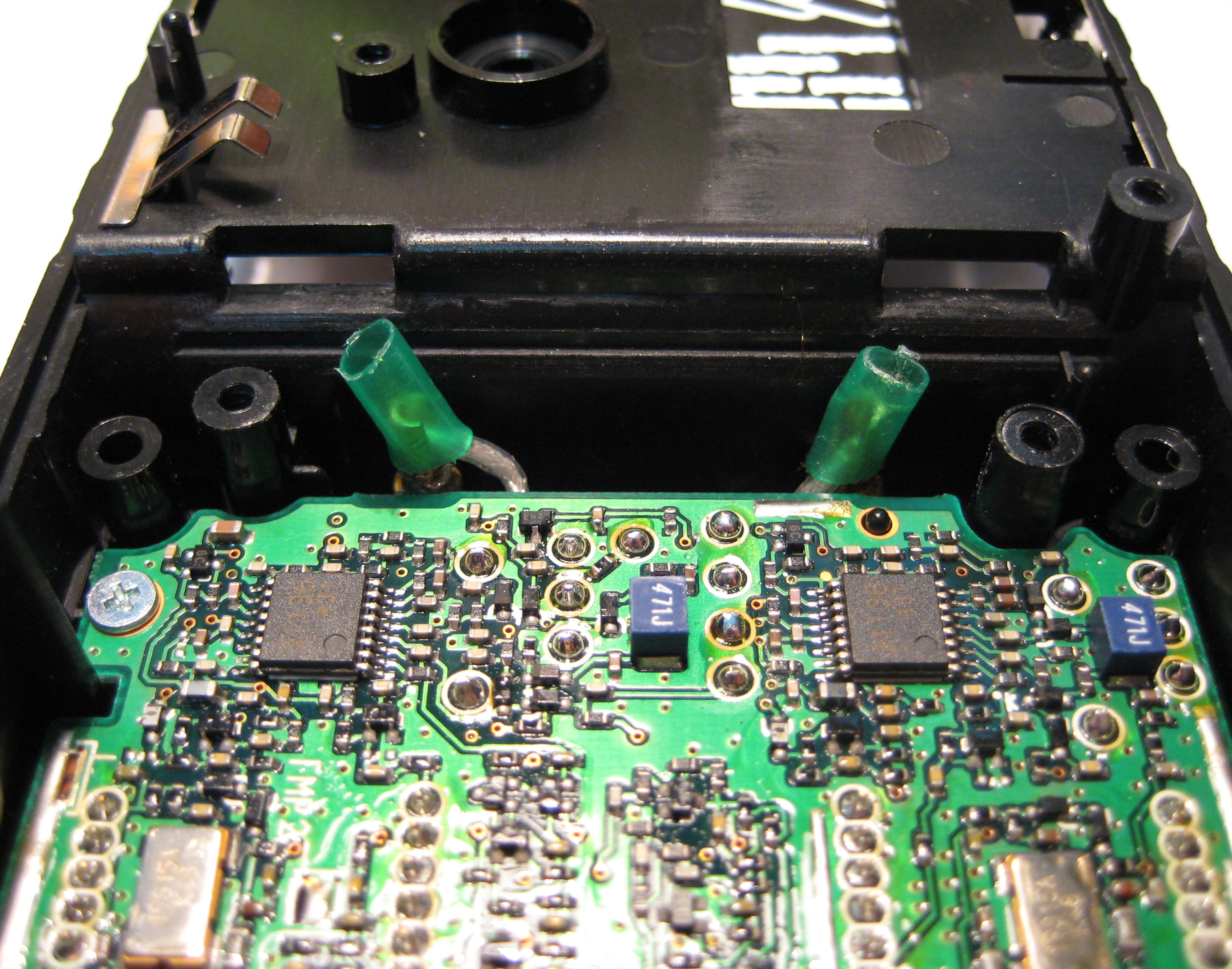

А вот почему нужен спил на розетке, чтобы средняя плата села
на место. |
|
|
|
|
|
|
|
|
|
|
Перед заливкой клея |
Заливая клеем розетку,
поверните спилы |
|
Тут наступает
очень важный момент! Внимательно посмотрите как и где я просверлил
дырки!
Как показали дальнейшие рабочие моменты, место дырок было самым
лучшим выбором!
Шаг влево, шаг вправо - это испорченный корпус или средняя плата
не встанет на своё место.
Сверлить нужно очень аккуратно, и не спеша, мне не очень нравился
звук издаваемый пластиком,
сверлил, положив корпус на толстую книгу.
Сверлил сверлом меньшего диаметра 3,8 кажись...( какое было :),
а потом расковырял дырку треугольным натфилем :) уж что было...
зато получилось почти впритык, розетка вошла с небольшим усилием.
Залил супер клеем на цианокрилате по 20 руб.
Внимательно посмотрите куда я повернул спилы на розетке, в дальнейшем
туда согнется кабель при
установке платы на место.
|

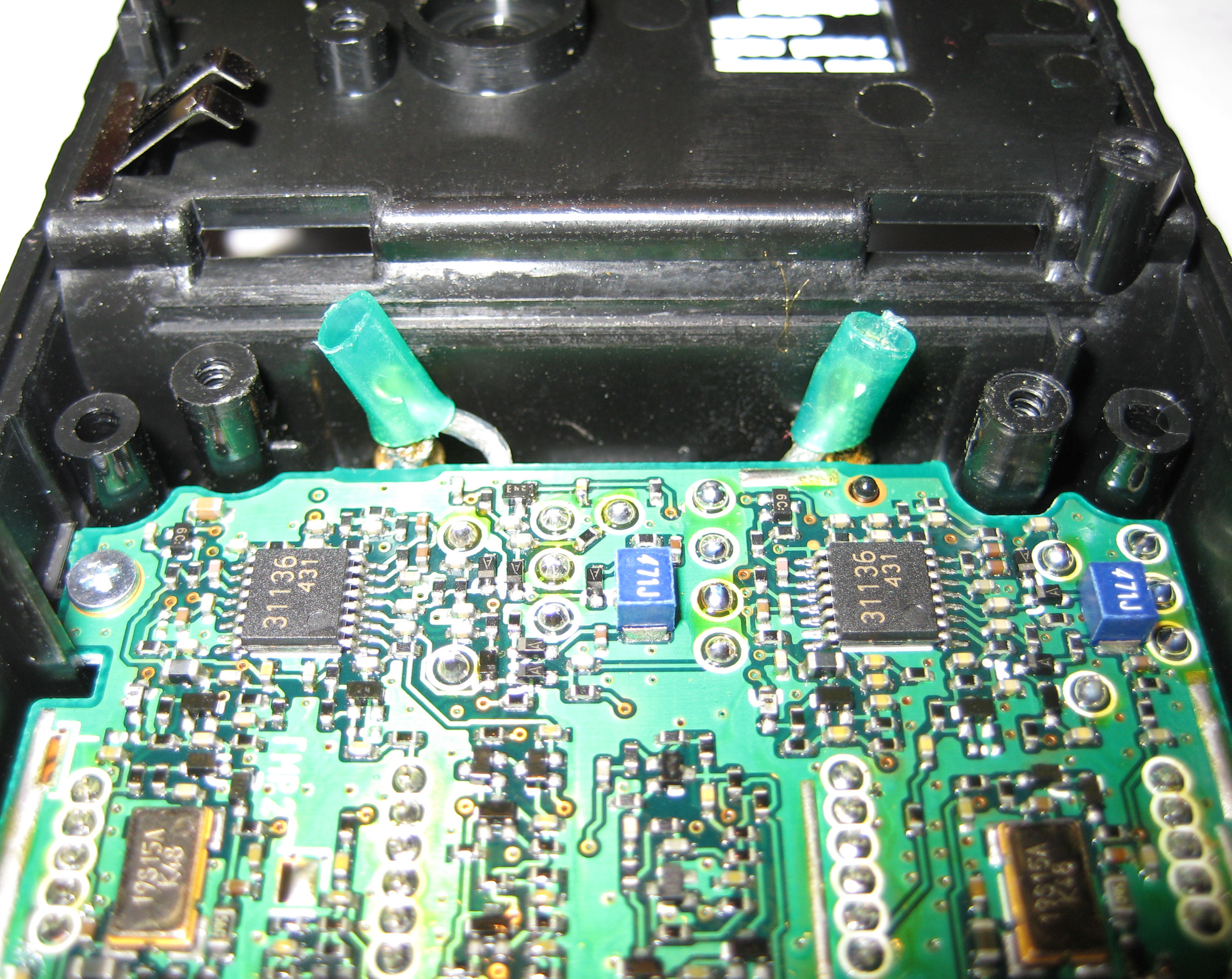

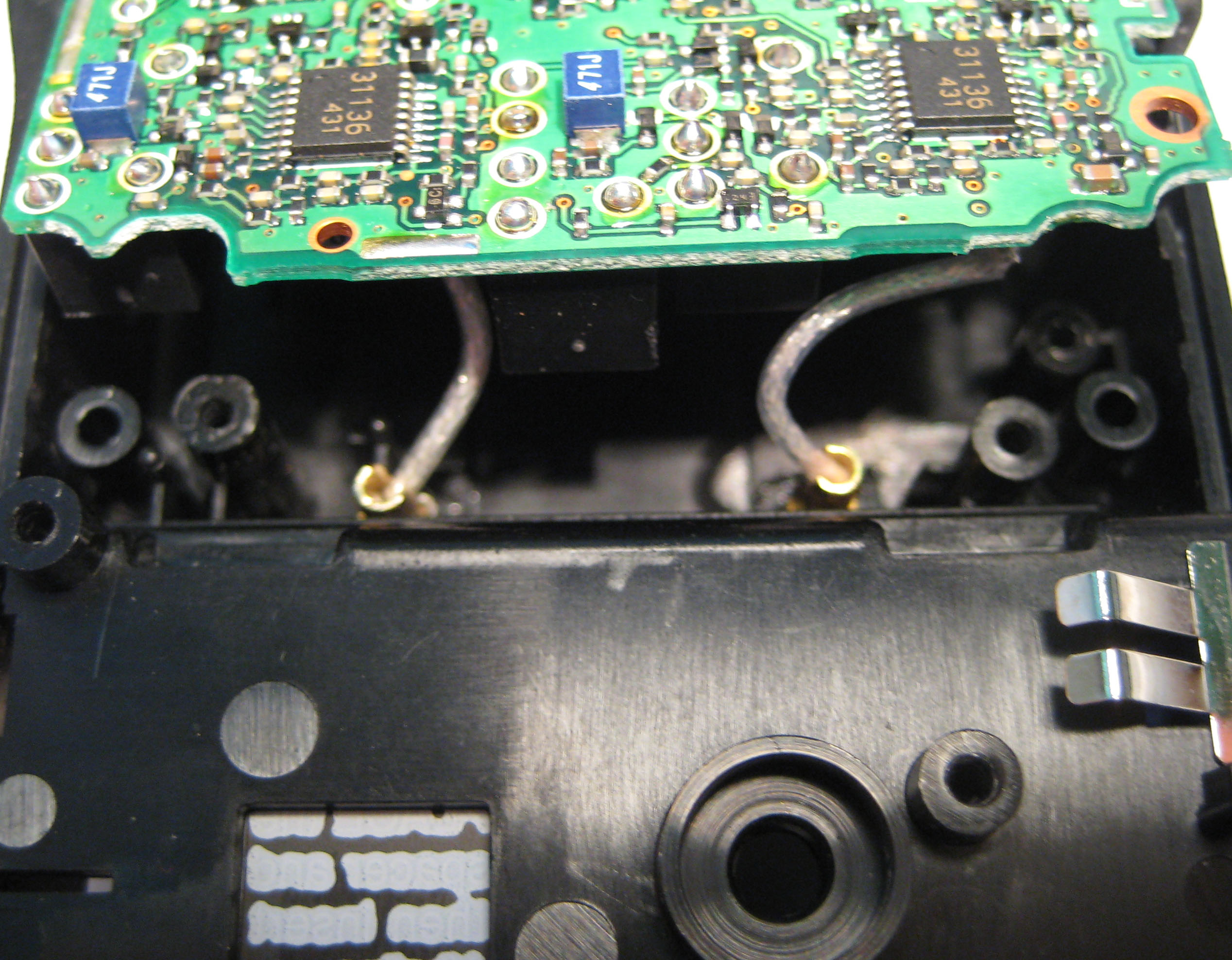

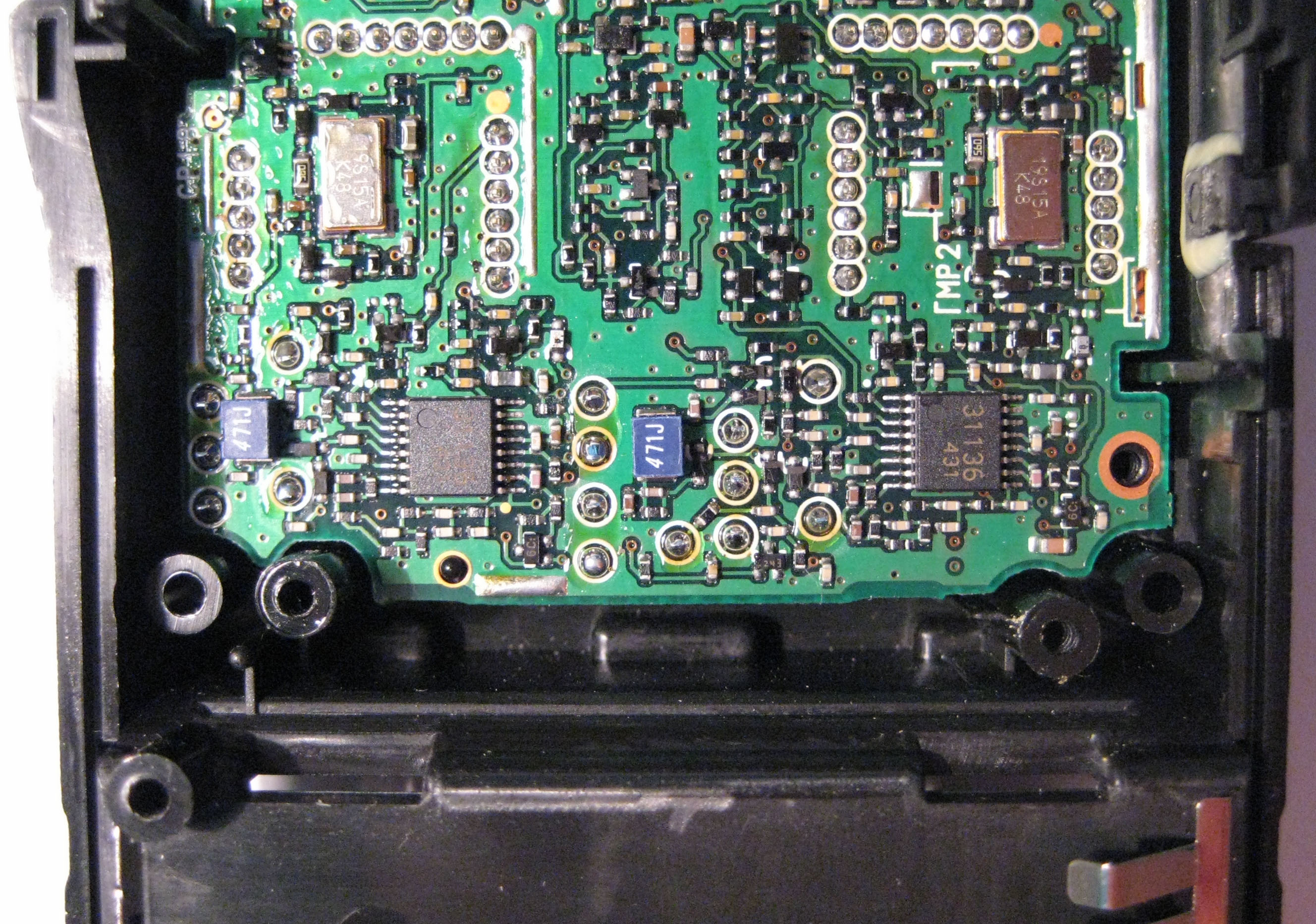

Припаиваем плату
к кабелю с розеткой |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

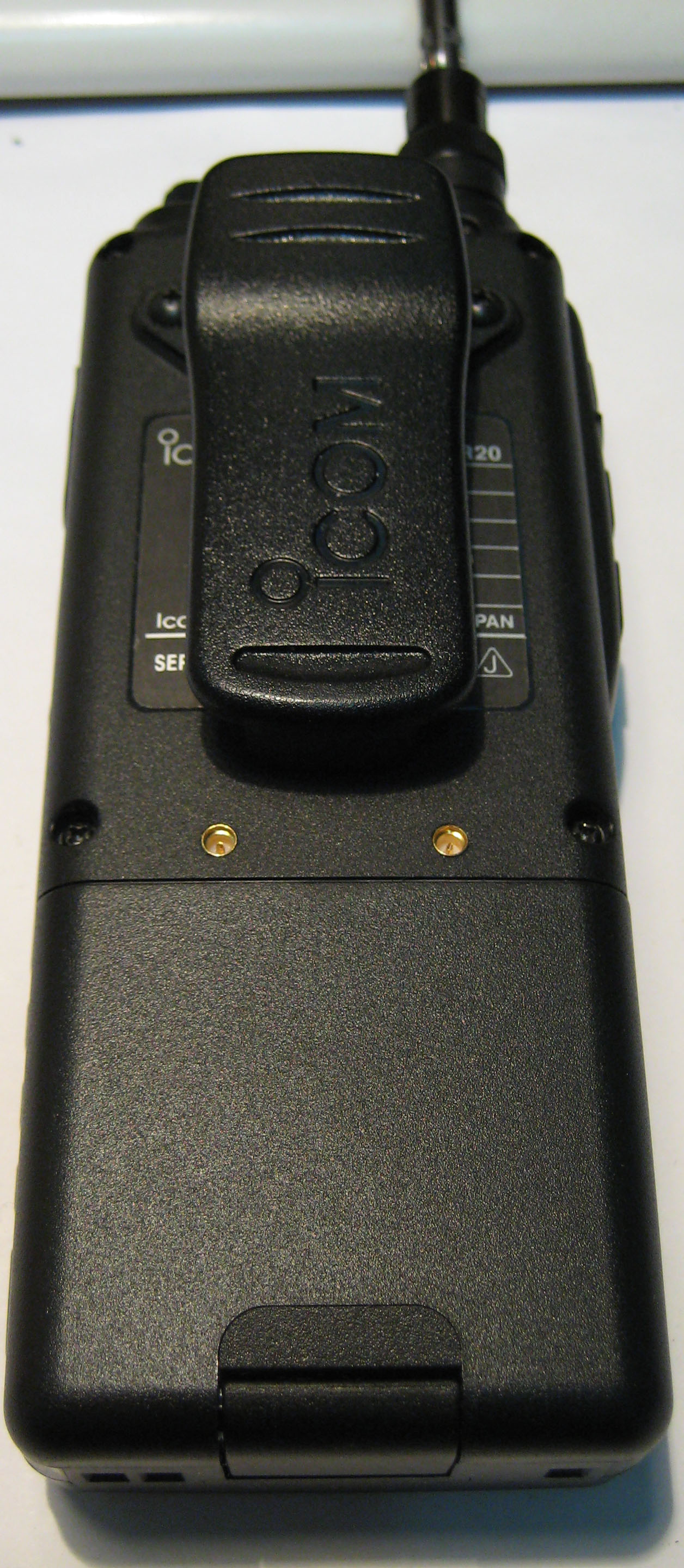

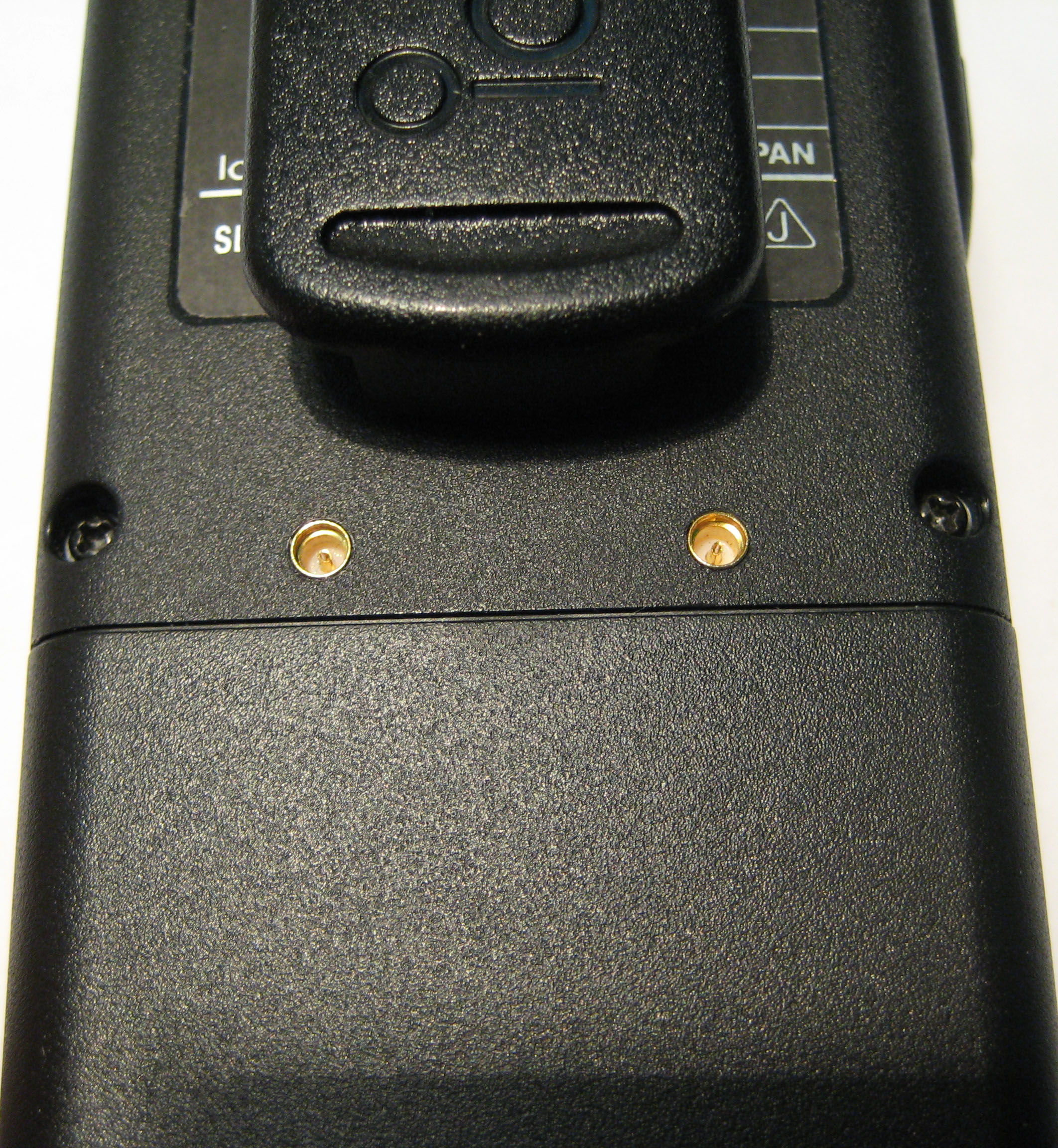

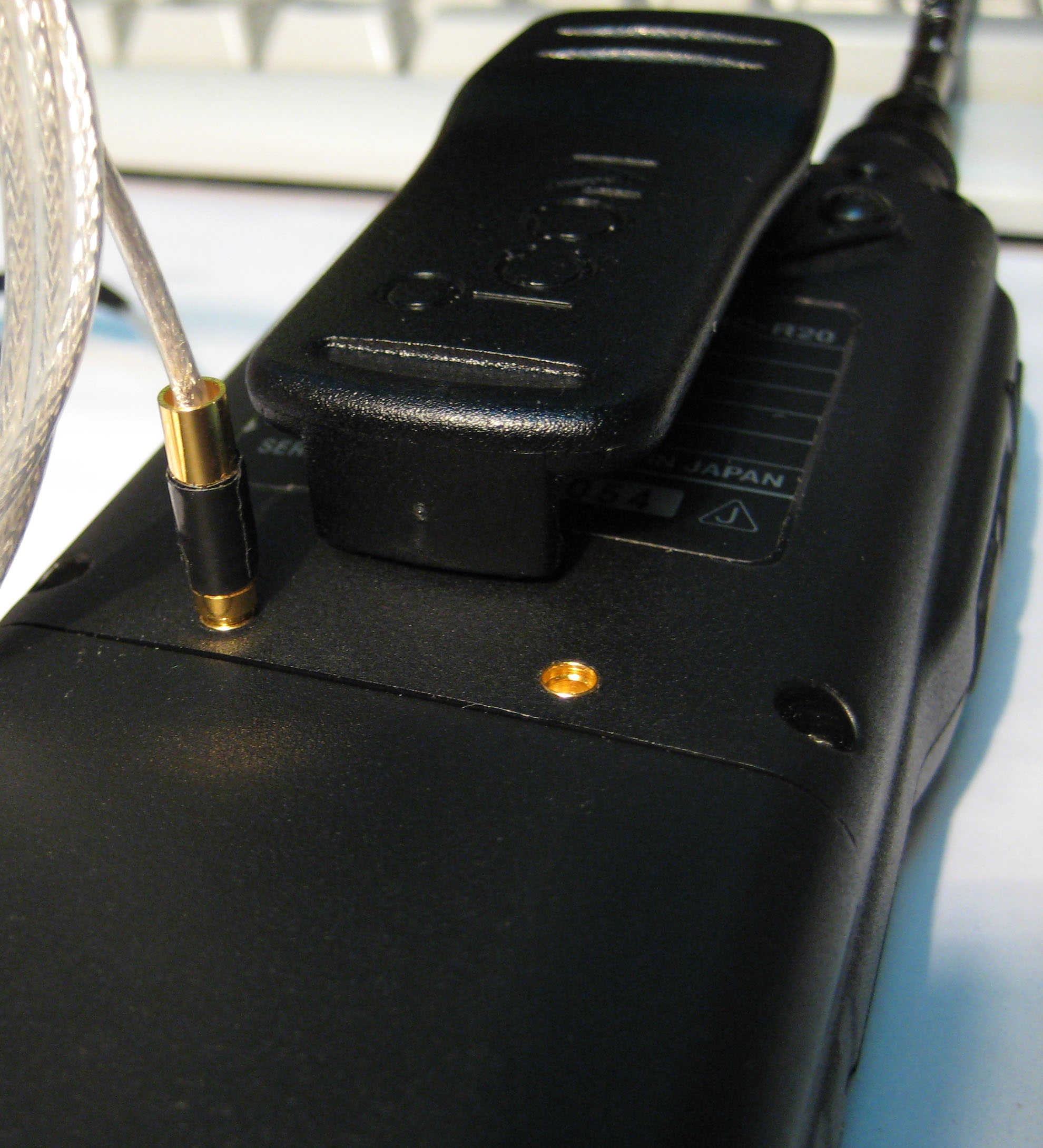

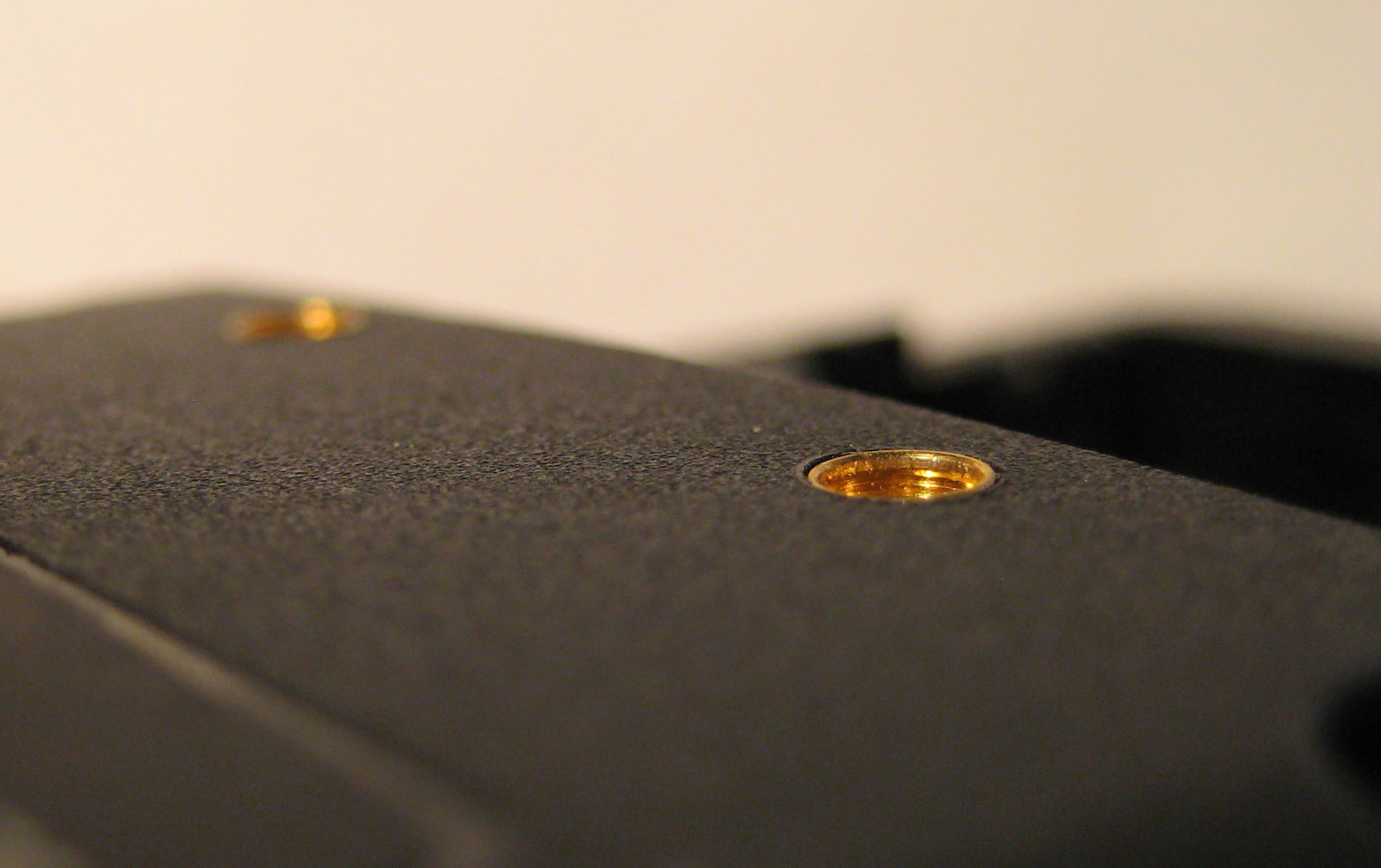

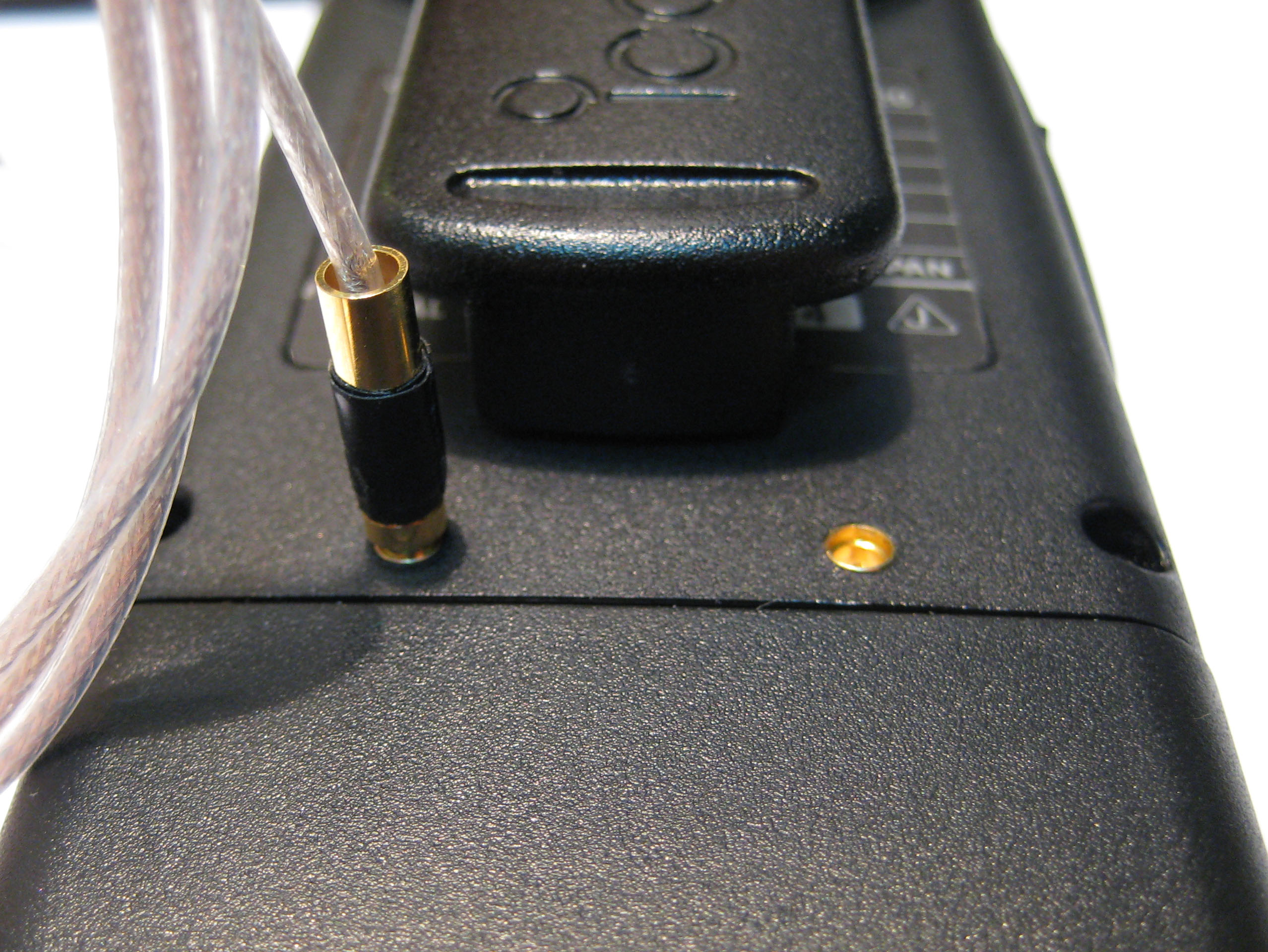

Получаем |
|
|
|
|
|
